M-mix/AL混合补偿系列

产品简介

M-mix/AL系列补偿装置是基于物联网发展需要的综合治理产品，全方位实现无功、谐波、有功三相不平衡等补偿功能，根据现场需求变化可手动及自动实现功能分配，解决需精准补偿的应用场合，实现电能质量综合治理效果。

Product Function

产品功能

l 精准快速补偿，精准谐波滤除，三相不平衡矫正智能控制
l 整机智能通讯，具备后台或者远程监控功能，联网接口，提供RS-485、GPRS、WLAN接口，并提供PC断服务平台
l 过载、过电流、过温、过压欠压、短路、缺相等保护功能
l 无需值守，发生停机/掉电等故障时，可通过自检自动启动
l 整柜配置7寸大屏幕触摸屏，实时监控各模块状态
l 触摸屏可集中显示各模块输出电流和投切次数，用户实时跟踪分析，提前告警

Suitable For Places

适合场所

负荷变化较频繁场合

对电能质量要求高的场合

对无功及谐波要求尖端补偿场合

Technical Index

技术指标

技术指标	380V±20%
工作频率	50Hz
工作环境温度	-5℃~40℃，日平均温度不超过35℃
工作环境湿度	≤90%RH（20℃时），无凝露
工作海拔	≤2000m
适用环境	室内安装，周围介质无爆炸及易燃、易爆危险、无腐蚀性气味，无导电尘埃
谐波范围	2-50次
补偿精度	0.99
滤波效果	符合GB/T14549-1993中的要求
人机界面	整柜配置7英寸大屏幕触摸屏及人机界面
测量精度	电压：±0.5%；电路：±0.5%
运行方式	支持闭环运行
动态响应时间	响应时间≤100us;全响应时间≤10ms
启动方式	软启动，无冲击启动
扩容方式	采用模块化设计，支持12个模块并联扩容，单柜最大容量300Kvar
通讯接口	1路RS-485，1路GPRS通讯接口，1路WLAN通讯接口
通讯协议	Modbus通讯协议
显示功能	电能参数，故障历史记录
保护功能	过载、过电流、过温、过压欠压，短路，缺相等
运行模式	无功补偿，谐波补偿，三相不平衡补偿

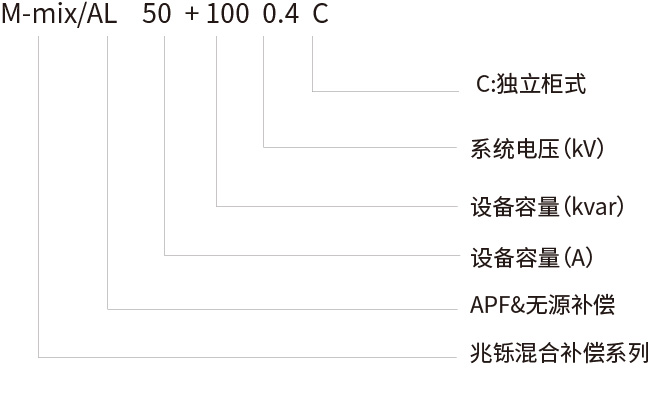

Selection Of Figure

选型图
